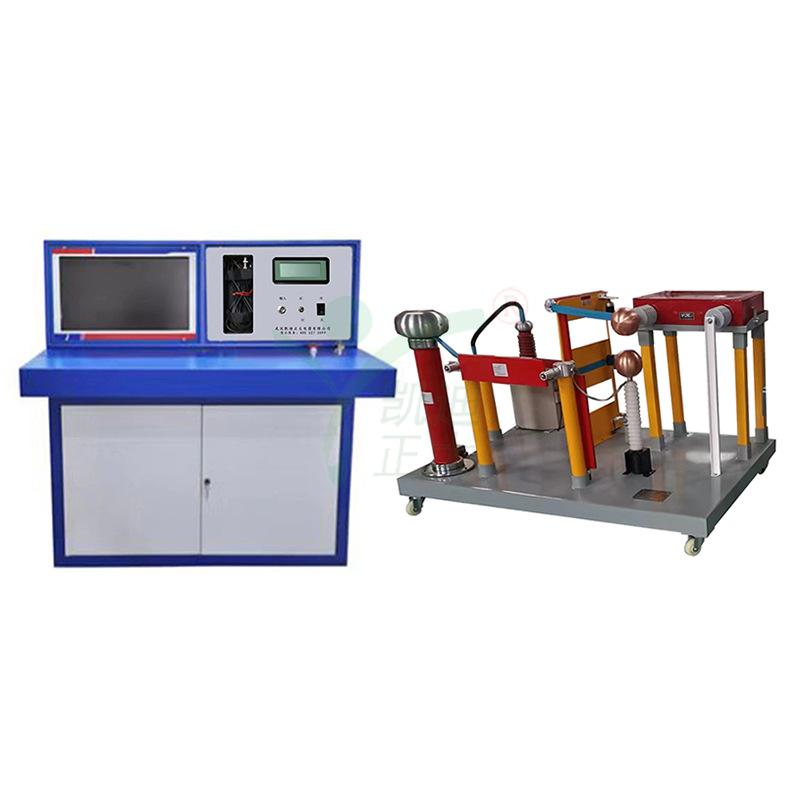

本發生器適用10KV及以下電壓等級的小容量電力變壓器、互感器、電抗器、避雷器、開關、套管、絕緣子及其它試品進行標準雷電沖擊電壓全波試驗。
本發生器使用環境為戶內，環境溫度-10℃～+40℃，相對濕度不大于90%，海拔高度不超過1000米，絕緣件表面應擦干，擦干后發生器可正常使用。
主要部件
充電部分
（1）采用恒流充電裝置
（2）采用絕緣筒油浸式充電變壓器，變壓器密封良好，無滲漏油。
（3）采用2DL-150kV/100mA的高壓整流硅堆
（4）高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣筒上
（5）采用恒流倍壓充電方式
（6）充電裝置在30%～100%額定充電電壓范圍內可調，實際充電電壓與測量電壓偏差不大于±1%，充電電壓的不穩定性不大于±1%。
（7）直流電阻分壓器采用120kV、200兆歐油浸式金屬膜電阻。低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內。
（8）自動接地開關采用電磁鐵分和合接地機構，試驗停止時可自動將主電容器經保護電阻接地。

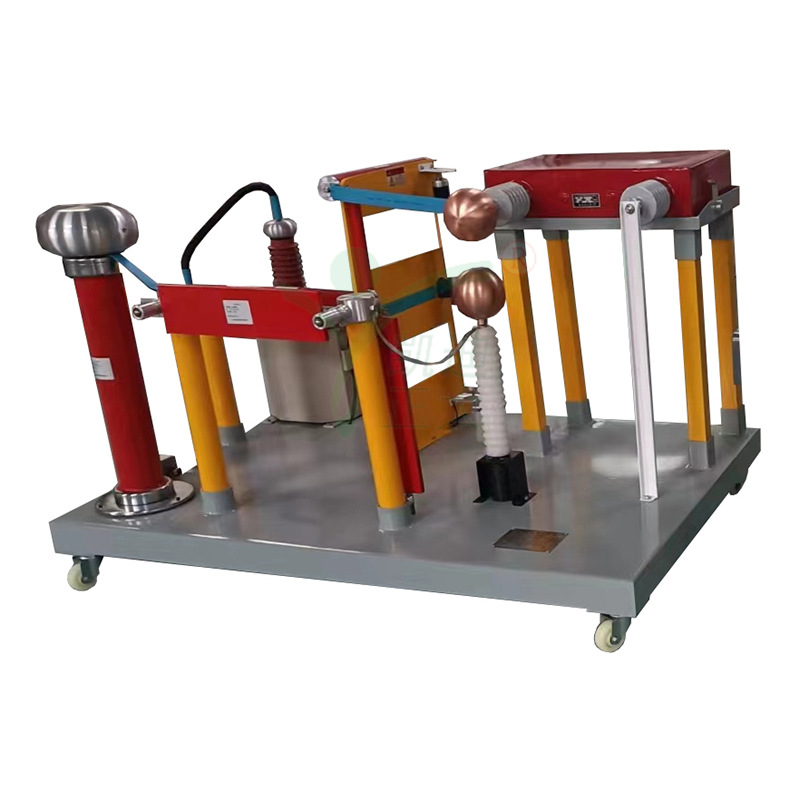

本體部分
（1）本體采用倍壓充電方式，額定電壓120kV。
（2）本體包括1臺MWF1.4μF/60KV*2鐵外殼油浸式脈沖電容器，充電電阻，波頭電阻，波尾電阻和點火球隙等。
（3）球隙采用雙邊異極性觸發方式。
（4）球隙距離由電機驅動作直線運動調節。
（5）120kV沖擊電壓發生器本體高約1米，整個本體部分有活動輪架，便于移動。
分壓器
120kV弱阻尼電容分壓器，額定參120kV/430PF。該分壓器配備一只低壓臂電容器，電容量為0.33μf，弱阻尼電容分壓器的方波響應特性滿足GB311-97標準的要求,分壓比770:1; 120KV分壓器高約1.米，裝在沖擊電壓發生器底盤上。

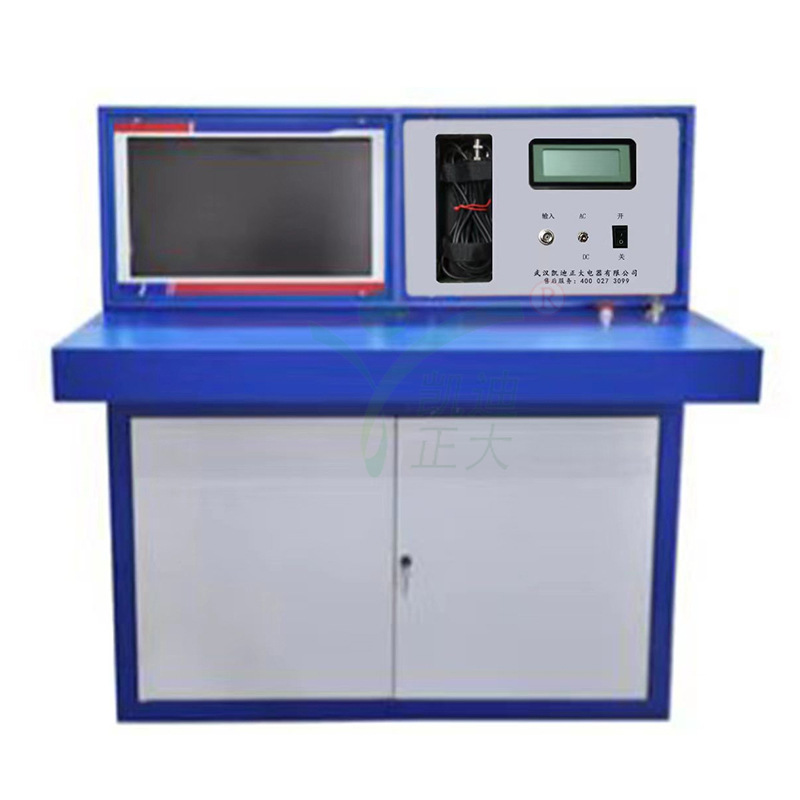

手動控制臺功能：
（1）充電裝置自動接地和自動解除接地
（2）充電電壓手動調整
（3）手動放電
（4）手動響警鈴
（5）過電流自動保護
（6）手動換極性。
控制臺的狀態指示
（1）整定電壓數字式電壓表指示
（2）電容器充電電壓數字式電壓表指示
