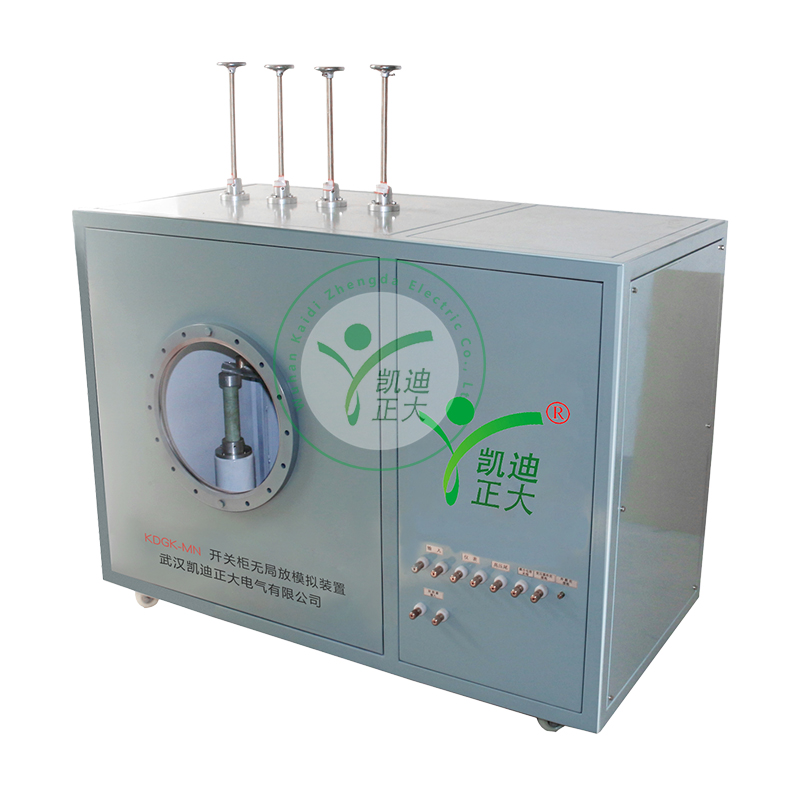

產品簡介
產品包括斷路器模擬裝置,控制器和控制盒,控制盒包括盒體,控制按鈕和信號裝置,控制按鈕和信號裝置設置于盒體的表面,且均與控制器連接.控制按鈕和信號裝置集中安裝于控制盒的盒體表面上。
由于控制盒上的控制按鈕和信號裝置集中安裝,使開關柜模擬實驗控制裝置體積小,且無需購買大量的大型試驗裝置即可進行開關柜模擬實驗,經濟且適用于大量的模擬開關柜實驗。且可對控制盒上的各元件進行直觀控制，使安裝及固定更加靈活,體積小,實現實驗裝置的小型化,可適用于模擬開關柜實驗,無需笨重的試驗臺。
產品特點
真實性好：按實體開關柜設計，真實模擬開關柜內部的各種局放故障。
故障模擬:可模擬開關柜尖端、懸浮、氣隙、顆粒、沿面等放電類型，多 種放電可復合產生。
放電可控:可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓 和放電強度。
檢測多樣化:可為脈沖電流、特高頻、超聲波、暫態地電壓等技術檢測提供 試驗平臺。
計量傳遞:內建脈沖電流法相關耦合、校驗單元，可同步檢測實驗裝置的 局放水平，作為儀器考核的依據。
穩定性好:各放電模塊可重復使用，放電特征穩定。
可視化:內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
操作便捷:各類故障的產生及消失，可在裝置外直接調控。
安全可靠:升壓設備內置，高壓與外界隔離，操作安全可靠。
系統組成部分
1.無局放高壓變壓器 1臺
2.局部放電耦合電容器 1只
3.放電模型 4只
4.紅外加熱 1個
5.開關柜 1個
各部件功能及參數
1. 無局放高壓變壓器
輸入電壓：220V
輸入電流：13.6A
額定功率：3kVA
輸出電壓：0--30kV
高壓電流：0.1A
儀表電壓：100V
測量精度：±1%
額定電壓局部放電量：≤3PC
2. 耦合電容器
額定電壓：30kV
額定電容量：100pf
3. 放電模型
放電模型分為：尖端、懸浮、顆粒、氣隙各一個
4. 紅外加熱系統
加熱系統電壓： 220V
加熱系統功率： 2kW
加熱方式：手動控制
