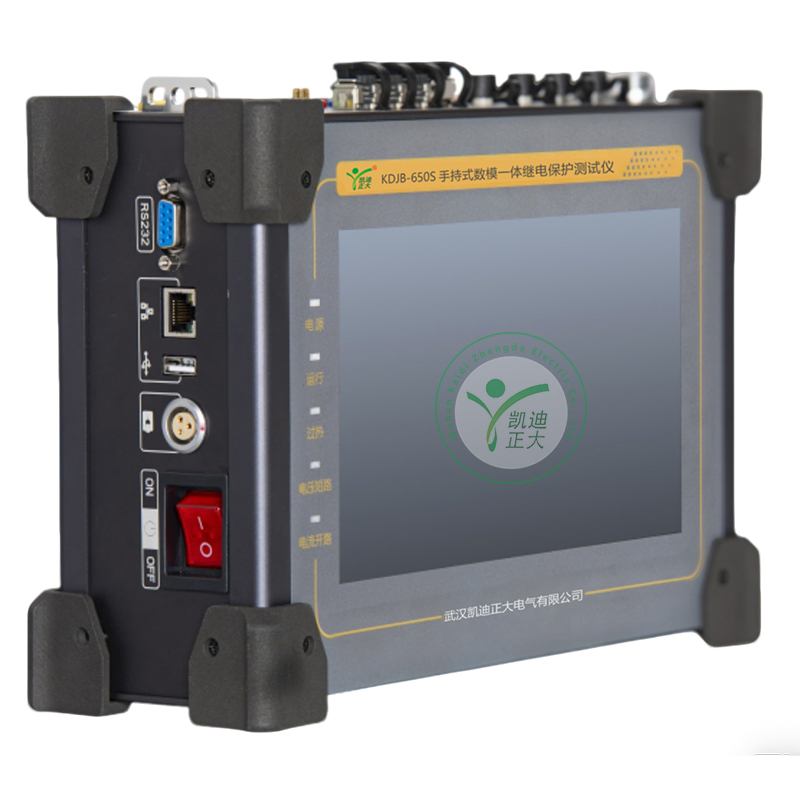

KDJB-650S手持式數模一體繼電保護測試儀是凱迪正大公司應用最新的數字電源及信號處理技術，其設計的模塊化電流和電壓放大器組件，以及采用的動態誤差校正算法，確保了在全范圍內能夠輸出高精度的電壓和電流信號。測試儀運用云技術實現了測試儀的遠程測試、維護以及模板數據的實時更新，為測試儀器的智能化和大數據應用奠定了基礎。適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。


1. 內置鋰電池組供電，體積小，重量輕，整機不足4.5kg；
2. 萬分之五的電流電壓輸出精度，滿足合并單元測試要求；
3. 輸出通道多，幅值大：電流可輸出6相20A或3相40A，電壓6相130V；
4. 9寸LCD觸摸屏，全觸屏操作，操作方便快捷；
5. 采用Linux操作系統，相比Windos CE操作系統，運行穩定；
6. 強大的異常工況報警功能，通過純硬件完成電壓源短路、電流源開路、過熱及信號失真檢測。
7. 數?；旌陷敵龇绞?，滿足“模擬量+GOOSE”的保護裝置測試要求；
8. 千兆口配置，滿足千兆報文接收及發送需求；
9. 強大的SV和GOOSE報文分析能力，具有報文分析儀的功能；
10. 具有SCD文件比對及SCD文件圖形化功能；
11. 具有CID模型文件在線讀取與校核功能；可一鍵式完成裝置內部CID文件與SCD文件一致性校核。
12. 跨平臺應用軟件。具備就地觸屏操作或電腦聯機操作模式；
13. 具備云測試功能，運用云服務器技術，測試模板、測試案例可通過云服務器下載使用；
14. 具備一鍵啟動自動測試功能，滿足保護裝置工廠化調試的測試要求；
15. 支持裝置保護定值、壓板等信息的讀取及核對，完成現場定期核對；
16. 具有光功率測量功能；
17. 具備數據串接轉發功能；
18. 優異的熱系統設計，保證了在長時間大功率輸出下其性能的穩定和可靠；
19. 具有GPS/北斗轉光B碼功能，可作為B碼源使用；
20. 具備4G物聯網（選配）、wifi、藍牙通信功能；
21. 具有自動升級功能，可直接使用U盤升級；
22. 自動生成PDF、CSV格式的測試報告，通過U盤進行拷貝存檔。
23. 具有pcap報文記錄文件的離線分析功能；
24. 8路模擬量小信號輸出（選配）；
25. 支持RoLa無線數據傳輸，具有二次電流無線核相功能（選配）。

設置	各相輸出電流幅值，頻率和相位獨立可調
輸出范圍	6×0～20A/相或3×0～40A/相
準確度	典型值：
	<±0.2mA(0A～0.2A)
	<±0.05%±0.1mA（0.2A～10A），
	<±0.1%（10A～20A），±0.2%（20A～Imax）
	保證值：
	<0.08%rd+ 0.02%rg，at（0～20A）
	<0.15%rd+ 0.05%rg，at（20～Imax）
分辨力	1mA
最大輸出功率Pmax	6×20A/相≥85VA/相，3×40A/相≥110VA/相
電流上升下降時間	<100µs
總諧波失真度（ THD%）	典型值：
	≤0.2%(0.2A～2A)，≤0.1%(2A～Imax)
	保證值：
	≤0.5%(0.5A～Imax)
頻率	10Hz ～1kHz
幅頻特性	幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz）
輸出時間	＜5A/相，連續輸出
異常工況報警	過熱、過載、失真、開路自動檢測并告警
交流電壓
設置	各相輸出電壓幅值，頻率和相位獨立可調
輸出范圍	6×130V/相
準確度	典型值：
	<±1mV（0V～2V），<±0.05%（2V～Vmax）
	保證值：
	<0.08%rd+0.02%rg，at（0～Vmax）
分辨力	1 mV（0.2V～10V），10 mV（10V～130V）
最大輸出功率Pmax	6×130V/相≥48VA/相
電壓上升下降時間	<100µs
總諧波失真率（ THD%）	典型值：≤0.1% (2V～Vmax)
	保證值：≤0.2% (2V～Vmax)
頻率	10Hz～1kHz
幅頻特性	幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz）
輸出時間	額定條件下，連續輸出
異常工況報警	過熱、過載、失真、短路自動檢測并告警
電流、電壓同步誤差	≤10µs
頻率
正弦信號	10Hz～1000Hz
準確度	＜1mHz（10 Hz～450Hz）
	＜10mHz（450 Hz～1000Hz）
分辨率	0.001Hz
輸出特性	能疊加2～21次任意幅值小于額定值諧波
相位
相角范圍	0到359.9°
準確度	典型值：≤±0.1°
	保證值：≤±0.2°
分辨率	0.01°
直流電流
輸出范圍	6×0～10A/相
準確度	典型值：
	<±1mA(0A～0.2A)，±0.5%（0.2A～Imax）
	保證值：
	±5mA，at(0A～0.2A)
	<0.3%rd+0.2%rg,at(0.2A～Imax)
分辨力	1mA
直流電壓
輸出范圍	6×180V/相
準確度	典型值：
	<±4mV(0 V～2V)，±0.2%（2V～Vmax）
	保證值：
	±5mV，at(0V～2V)
	<0.3%rd+0.2%rg，at(2V～Vmax)
分辨力	1mV（0.2V～10V），10mV（10V～180V）

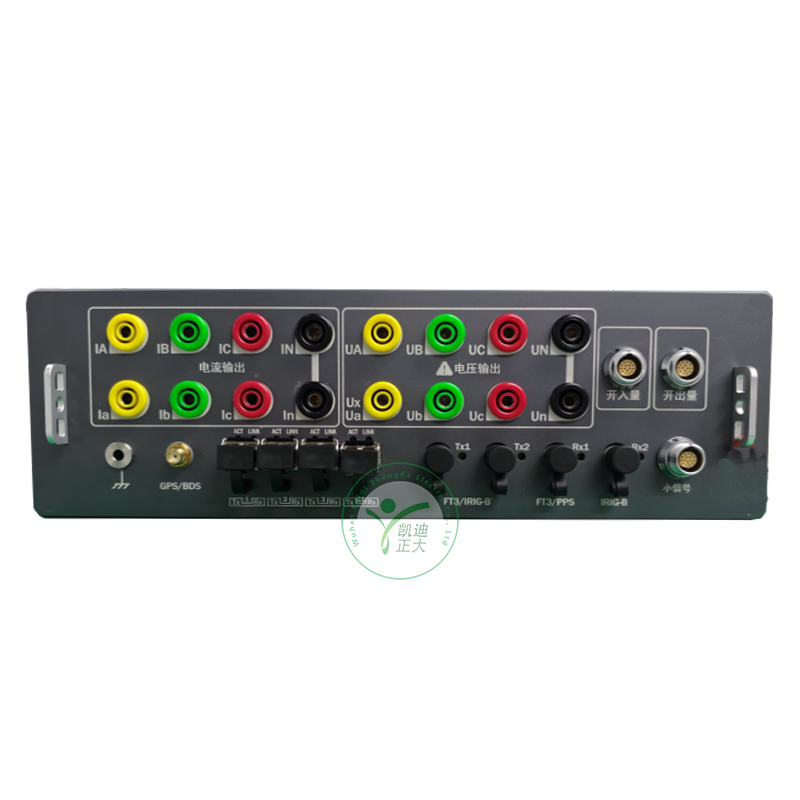

光纖以太網接口
數量	4對，其中1對適用于千兆網絡
接口類型	LC接口
波長	百兆口：1310nm，千兆口：850nm
通信協議	IEC61850-9-2，GOOSE
光纖串行接口
數量	4個，2發2收
接口類型	ST 接口
波長	850nm
通信協議	IEC60044-8，IRIG-B

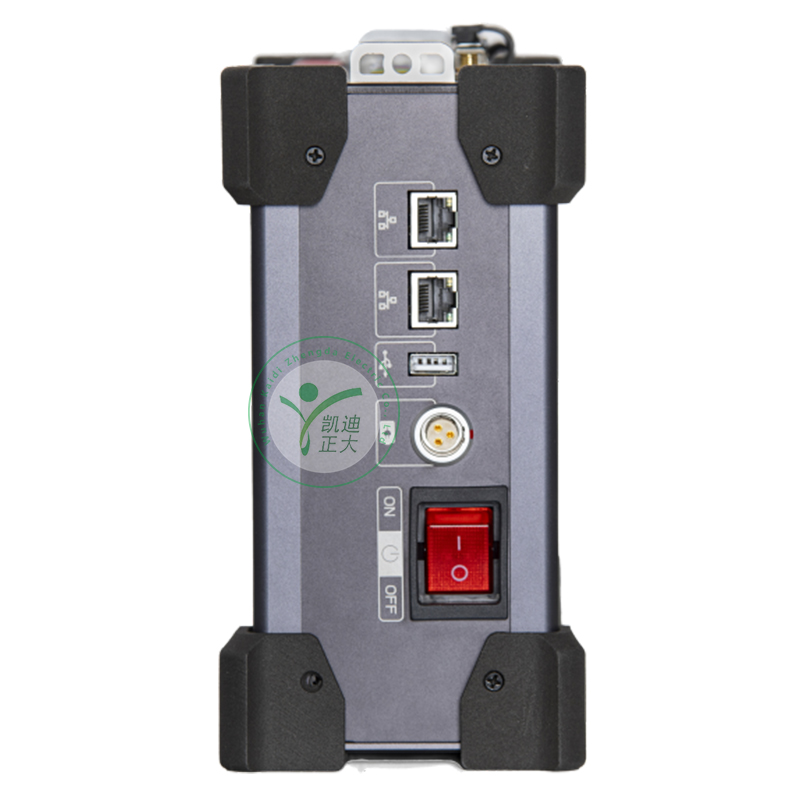

電以太網接口
數量	2個
接口類型	RJ45
通信協議	MMS、TCP/IP
WIFI接口
數量	1個
藍牙接口
數量	1個
USB接口
數量	1個
4G通訊接口（選配）
數量	1個
開入量
數量	8對
開入特性	8對開入接點自適應空節點或帶電位；
	帶電位接點翻轉電平20～250V（DC）
電氣隔離	8對開入電氣隔離
空接點門檻阻抗參數	＜3kΩ
開出量
數量	6對
類型	1-4對常規接點（響應時間<2ms）
	5-6對快速接點（響應時間<100μs）
直流容量	Vmax：300V（DC）/Imax：0.3A（不含快速開出）
同步接口
GPS/北斗接口	內置GPS/北斗芯片，支持GPS和北斗對時
IRIG-B 碼發送	1個、ST接口
I588對時接口	1對，LC接口
供電電源
輸入(AC)	AC100～240V，50/60Hz，2A
輸出(DC)	DC8.4V—5A
鋰電池供電	內置大容量鋰電池組
機械尺寸及重量
顯示屏	9寸電容液晶顯示屏（觸摸屏）
尺寸	278mm*191mm*88mm（W×H×D)
重量	＜4.5kg
