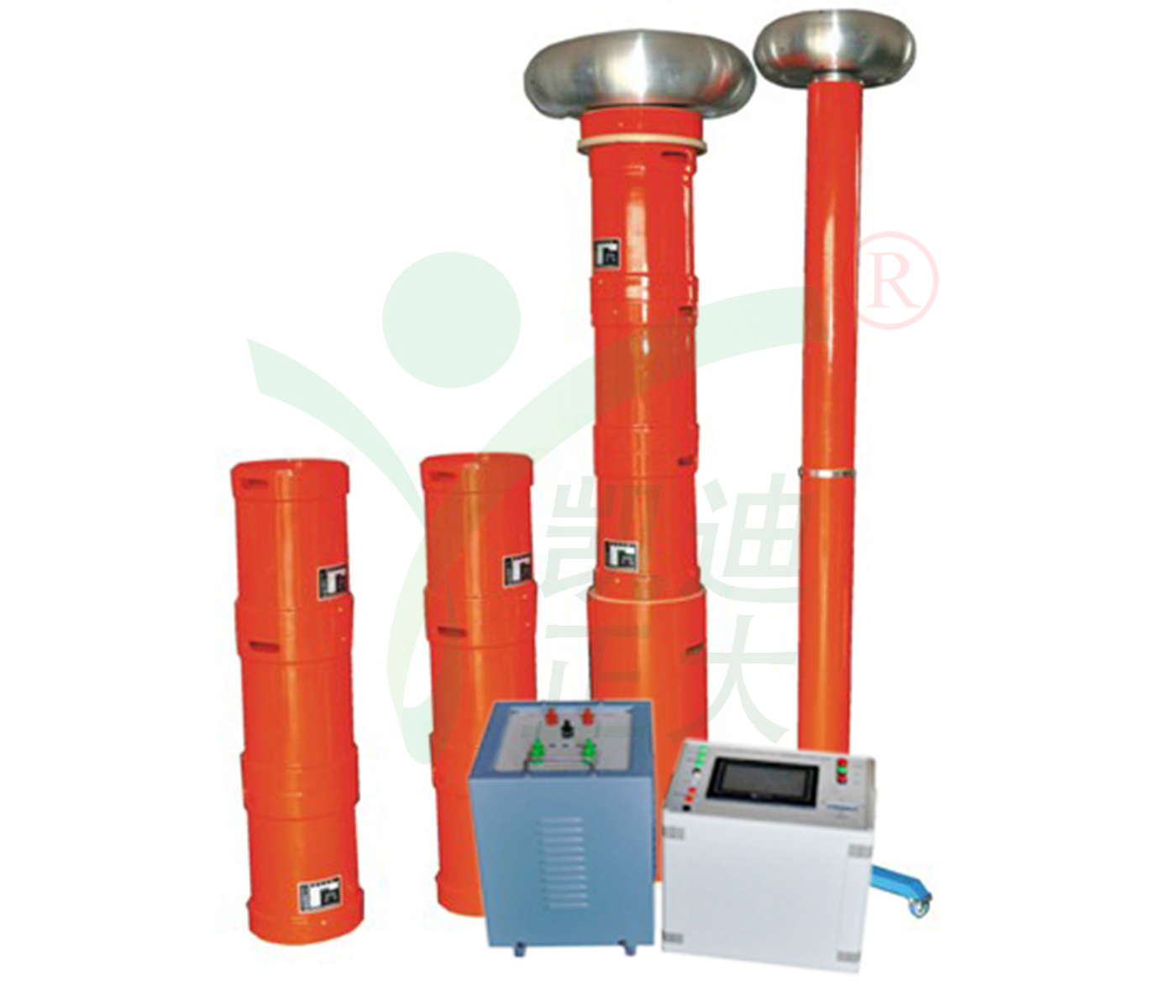

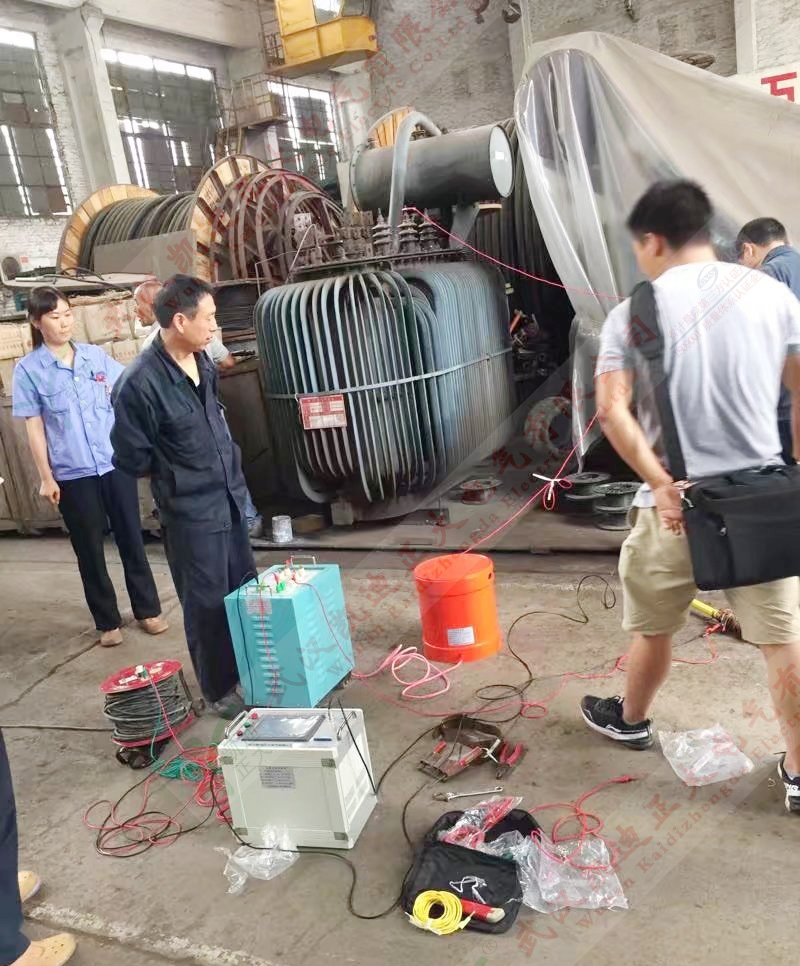

KDXZ諧振試驗裝置是針對電力電纜等高電壓、大電流容性試品的交流耐壓試驗而設計的。本諧振試驗裝置采用調整頻率和調節鐵心氣隙的方式來調諧，可方便、準確的找到諧振點，同時還可以真對不同的試品以及不同地方的規程要求，使得諧振頻率固定在要求的范圍內。系統的品質因數可以達到20~80，使得系統輕巧簡便；本諧振試驗裝置采用了多種保護措施，使得試驗方便可靠；而諧振固有的濾波效應使得系統輸出的波形幾乎滿足試驗規程的要求。

KDXZ諧振試驗裝置是針對電力電纜等高電壓、大電流容性試品的交流耐壓試驗而設計的。本諧振試驗裝置采用調整頻率和調節鐵心氣隙的方式來調諧，可方便、準確的找到諧振點，同時還可以真對不同的試品以及不同地方的規程要求，使得諧振頻率固定在要求的范圍內。系統的品質因數可以達到20~80，使得系統輕巧簡便；本諧振試驗裝置采用了多種保護措施，使得試驗方便可靠；而諧振固有的濾波效應使得系統輸出的波形幾乎滿足試驗規程的要求。





KDXZ型變頻諧振試驗裝置采用多級疊加的方式，多臺電抗器可并、可串，也可以單獨使用，配置適當的諧振電容器，還可以對非電容性的試品進行交流耐壓試驗。諧振頻率可以在30`300HZ范圍內根據試驗要求任意設定，真正做到了一機多用。單件體積小、重量輕，便于現場搬運。因此，它是您做交流耐壓試驗的理想選擇。



那么并聯諧振與串聯諧振有哪些區別呢？

在電阻、電感和電容的串聯電路中，出現電路的端電壓和電路總電流同相位的現象，叫做串聯諧振。 串聯諧振的特點是：電路呈純電阻性，端電壓和總電流同相，此時阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。 在電力工程上，由于串聯諧振會出現過電壓、大電流，以致損壞電氣設備，所以要避免串聯諧振。 在電感線圈與電容器并聯的電路中，出現并聯電路的端電壓與電路總電流同相位的現象，叫做并聯諧振。 并聯諧振電路總阻抗最大，因而電路總電流變得最小，但對每一支路而言，其電流都可能比總電流大得多，因此電流諧振又稱電流諧振。 并聯諧振不會產生危及設備安全的諧振過電壓，但每一支路會產生過電流。



電感和電容組成的回路，在外加交流電源的作用下，就會激起振蕩。每一個振蕩回路都有自己的固有頻率。當外加交流電源的頻率等于回路的固有頻率的時候，振蕩的幅度（電壓或者電流）達到最大值，這個情況叫做諧振。收音機的輸入回路就是諧振回路，改變回路的電感或者電容，使回路的固有頻率等于要接收的電臺頻率，產生諧振，就能選出這個電臺的信號來。收音機的中頻變壓器也是諧振回路，它調諧在465kHz的頻率上，使中頻放大器對465kHz的中頻信號有最大的放大能力，而其他頻率的信號都受到抑制。

在電阻、電感、電容和外加交流電源相串聯的振蕩回路中，當外加電源的頻率等于回路的固有頻率的時候，回路就會發生諧振。這種諧振叫做串聯諧振，如果回路的電感是L、電容是C，那么串聯回路的固有頻率

串聯諧振有以下特點：

回路總阻抗是純電阻，而且變到最小值，等于回路的電阻；回路中的電流達到最大值；電感上的電壓等于電容上的電壓，并且等于交流電源電壓的Q倍。

如果外加電源的頻率小于或者大于回路的固有頻率，回路的總阻抗就會增大，回路電流就會減小。回路Q值越大，曲線越陡，諧振現象越劇烈。

在電感、電容和外加交流電源相并聯的振蕩回路中，當外加電源的頻率等于回路的固有頻率的時候，回路就發生諧振。這種諧振叫做并聯諧振。如果回路感抗和容抗比電阻大得多，并聯網路的固有頻率也可以近似寫成



并聯諧振有以下特點：

總阻抗是純電阻，而且達到最大值；回路電壓達到最大值；如果電源內電阻大，使電路中的總電流可以看作恒定的話，兩支路的電流是總電流的Q倍。也就是說，兩支路電流的方向相反，大小相差不多，它們的差值就是總電流。因此，并聯諧振又叫做電流諧振。如果外加電源頻率小于或者大于回路的固有頻率，回路的總阻抗就會減小，回路的電壓也會減小。圖2（b）是并聯諧振曲線，它表明了外加電源頻率和回路電壓的關系。回路Q值越大，曲線越陡，說明諧振現象越劇烈。



串聯諧振和并聯諧振的品質因數公式有什么區別呢？

品質因數實質是過電壓或過電流的倍數，串聯諧振時，電感、電容電壓超過電源電壓的倍數就是品質因數，并聯諧振時，電感、電容電流超過電源電流的倍數就是品質因數。



串聯諧振與并聯諧振產生諧振的條件有什么區別呢？

　　1.串聯諧振 電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

串聯諧振耐壓裝置就是電源和LC回路串聯，當滿足XL=XC時，LC等值阻抗幾乎為零，電源輸出電流很大，所以又稱為“電流諧振”。

　　2.并聯諧振 壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種幾乎的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

　　并聯諧振就是電源和LC回路并聯，當滿足XL=XC時，電源輸出電流幾乎為零，LC上的電壓極高，所以又稱為“電壓諧振”。
