一、湖南三電SF6氣體密度繼電器用途

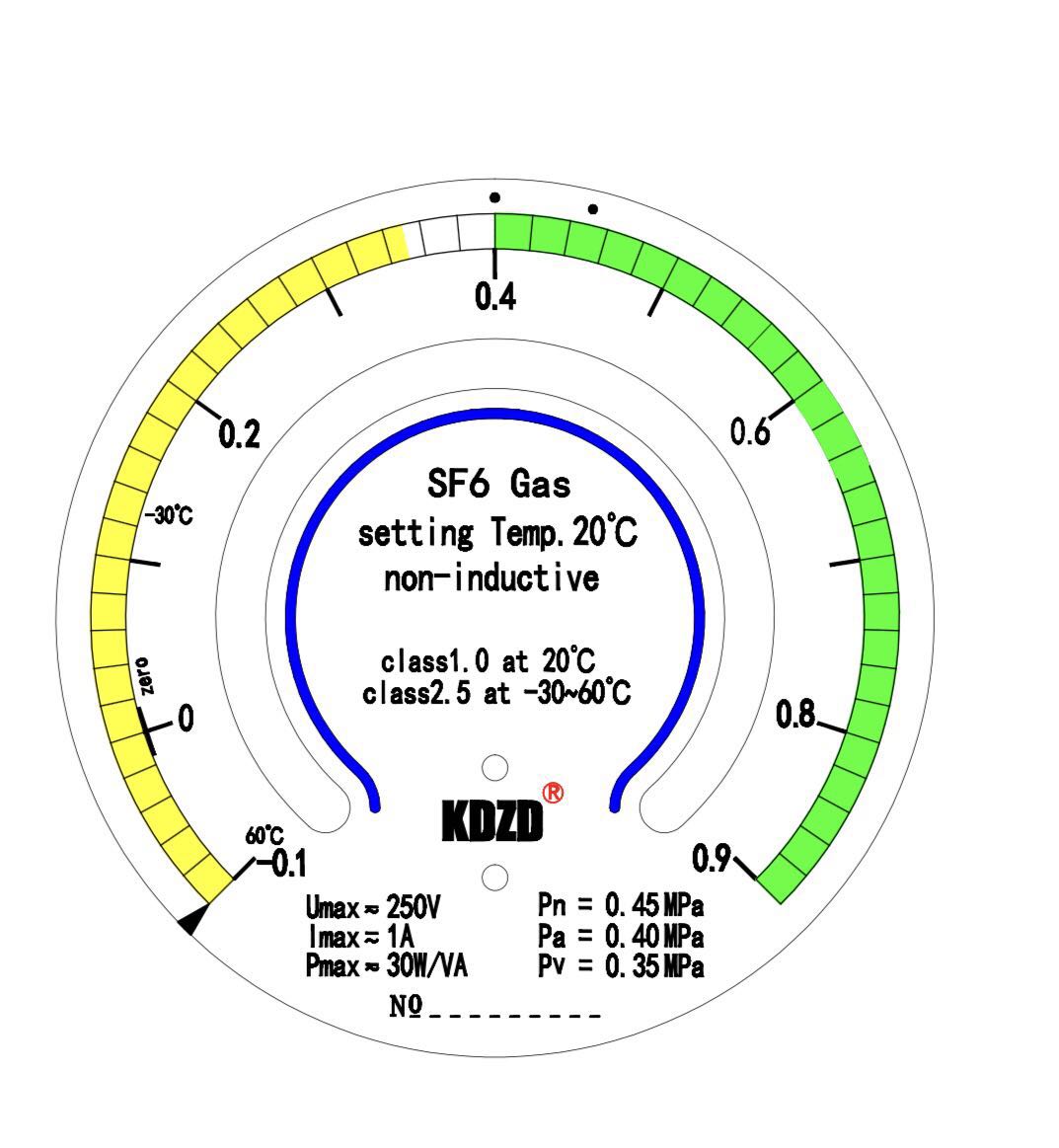

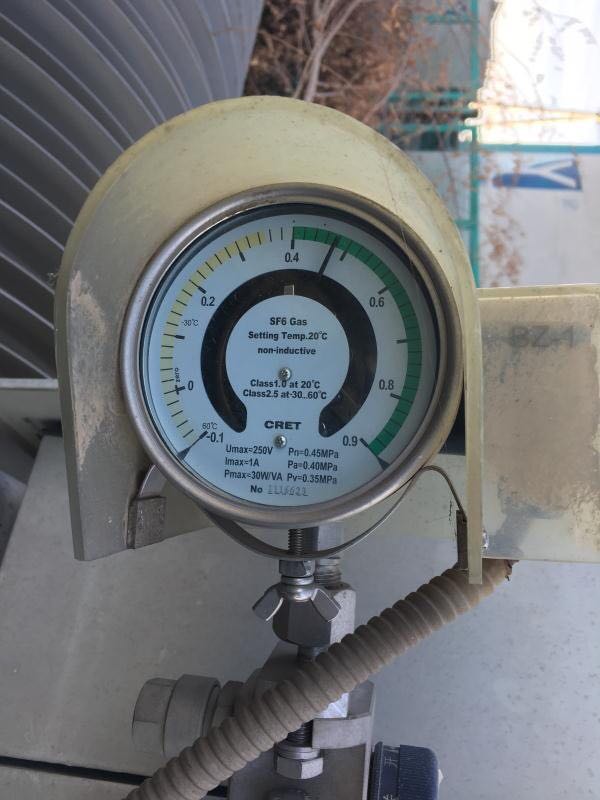

ZMJ1-1型指針式SF6密度繼電器(以下簡稱繼電器)，主要用于控制和監視密封容器中SF6氣體的密度。一般應用在高壓開關、中壓開關、氣體絕緣設備（GIS）、變壓器和互感器上，且適合戶外惡劣的環境。該繼電器有兩組或三組接點，可發出超壓、報警和閉鎖控制信號，并帶有指示顯示。繼電器內灌硅油，以提高抗震和抗沖擊能力。

二、湖南三電SF6氣體密度繼電器原理

SF6氣體設備上的SF6氣體密度是以SF6氣體經溫度補償后的壓力來表示的，即以20℃時的壓力值來表示的。

繼電器在額定壓力下工作，當環境溫度發生變化時，SF6氣體的壓力也發生變化，繼電器內部的溫度補償單元對變化的壓力進行修正，使其壓力示值不變。當SF6氣體發生泄漏，壓力就下降，降到報警設定值時，繼電器一對接點輸出報警信號，此時要求用戶對設備補氣，如果壓力繼續下降，降到閉鎖設定值時，繼電器一對接點輸出閉鎖信號，使設備的控制系統進行閉鎖，從而實現對電氣設備的安全運行保護。

三、湖南三電SF6氣體密度繼電器主要技術性能及控制參數

·精度等級：1.0級、1.5級

·測量范圍：-0.1～0.9Mpa

·抗震性能：20m/s2

·抗沖擊性能：300m/s2

·絕緣電阻：各引線間、引線與外殼間絕緣電阻＞200MΩ

·外殼防護等級：IP65

·密封性能：≤10-9 Pa·m3/s

·觸點容量：AC/DC 250V，30VA/W

·工作環境：相對濕度≤95%RH

額定壓力＞0.5Mpa時，環境溫度為-25℃～+60℃

額定壓力≤0.4Mpa時，環境溫度為-40℃～+60℃
