變壓器直流電阻測試儀變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，不可避免的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，開發了 變壓器直流電阻測試儀。它采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備，同時可兼做接地線的直流電阻值。

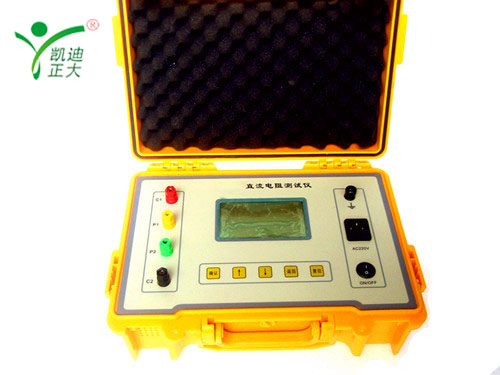

變壓器直流電阻測試儀

輸出電流

5A、10A

測量范圍

5A：1mΩ～4Ω10A:1mΩ～1Ω

分辨率

簡介

變壓器直流電阻測試儀簡稱直流電阻測試儀，直阻測試儀，感性負載直流電阻測試儀等。文名稱：Transformer DC Resistance Tester。

變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。該儀器對于在載調壓器縱向測試可一次供電完成，充分節約試驗時間，并為變壓器生產廠家設置有溫升試驗功能，對各種類型變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。RXB變壓器直流電阻測試儀既可單獨使用，使測試電流達到20A、40A，是發供電單位、變壓器制造行業及大中型用電企業保障安全生產、提高產品質量的理想測試儀器。

儀器別稱

直流電阻速測儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀,三回路變壓器直流電阻測試儀、三回路變壓器測試儀，電阻測試儀，電阻速測儀

功能特色

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。

2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和較好的測量狀態，無須手動切換電流換檔。

3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。

4、高度智能化設計，功能設置巧妙高新，可自動判斷測試線虛接、斷線等故障。

5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

6、可顯示測量電流和測量時間。

7、智能化功率管理技術，可有效減輕儀器內部發熱。

8、可儲存120次測量數據，掉電不丟失。

9、全部漢字菜單及操作提示，直觀方便。

產品特點

1、采用全新電源技術，測量迅速、體積小巧、使用方便

2、大容量 CPU 可存儲 255 組測量結果

3、采用典型的四線制測量法，以提高測量電阻（尤其是低阻）的準確度

4、自帶面板式微型打印機，可漢化打印測量結果

5、存儲結果可查閱、打印

技術指標

1、輸出電流：5A、10A

2、測量范圍：5A：1mΩ～4Ω

10A:1mΩ～1Ω

3、分辨率：1μΩ

4、測試精度：0.2級

5、工作溫度：-10℃～50℃

6、工作濕度：0～80%

7、工作電源：AC 220V±10% 50Hz±1Hz

使用參數

>測量范圍: 0～2000Ω。(共六檔)

>測試電流: 5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω) ; 0.005A(2000Ω) 。

>分辨率: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。

>準確度: 1mΩ～2000Ω ( ±0.5 % )

>整機功耗:≤100W

>工作溫度與濕度: 0℃～40℃; ≤ 85 % RH

>耐壓: AC1.5kV 50HZ 1min

>工作電源: AC220V 50 HZ (±10 %)

>尺寸:350mm(L)× 260mm(W)× 140mm(D)

>重量: 約3kg

主要作用

用于測試回路的阻值 及線圈的阻值

安全措施

1、使用本儀器前須認真閱讀本手冊。

2、儀器的操作者應具備一般電氣常識。

3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、儀表應避免劇烈振動。

5、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

6、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

7、在測試過程中，禁止移動測試夾和供電線路。

注意事項

安全注意事項

為了您和設備的安全，請操作人員仔細閱讀以下內容:

1. 在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。

2. 對于無載調壓變壓器，不允許測量過程中切換分接開關。

3. 測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30秒鐘后才可拆卸接線。

4. 測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。

5. 開機前請檢查電源電壓:交流220V±10% 50Hz。

6. 試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

7. 試驗時機殼須可靠接地。

8. 試驗時不允許不相干的物品堆放在設備面板上和周圍。

9. 更換保險管和配件時，請使用與本儀器相同的型號
