怎么隱蔽性的去查找接地故障，確定故障點位置

一、接地故障查找的煩惱

1、10kV輻射型配網架空線路，覆蓋面廣，地形復雜，導致“線路故障多、變電站越級跳閘多、故障查找困難”。主要靠人工排查故障，缺乏自動化技術手段，線路的運行電流、電壓、開關狀態不能實時掌握。開關本體保護定值無法遠程調整，現場維護工作繁重等一系列架空線路運維存在困難。使用KDJK-10KV配電線路接地故障點巡查裝置（簡稱：巡查助手）查找故障，可以準確定位故障點，特別適用于瓷瓶擊穿、避雷器擊穿等隱性故障，故障查找快速、準確，攜帶方便。

“巡查助手”組成部件 ：

信號源：向故障線路注入信號。

鉗表：檢測信號。

手抄器：接收數據，確定故障點位置方向。

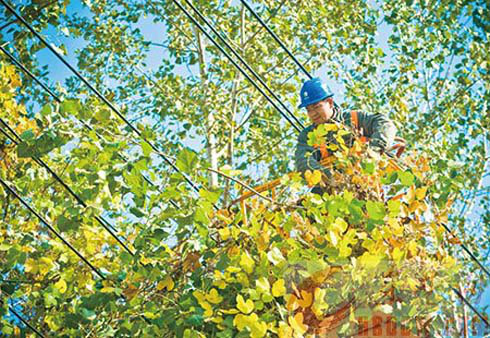

線路分支多，地形復雜，使用傳統的推拉試送、絕緣測試、逐級查找等方法，費時費力。

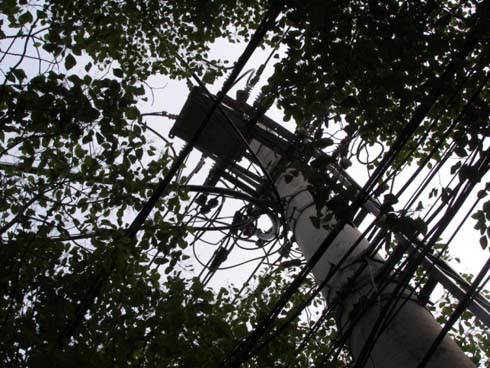

2、故障點隱蔽，用肉眼觀察很難發現。

二、解決方法

使用單相接地故障點巡查裝置（簡稱：巡查助手），可查找10kV架空線路單相接地故障點，例如：避雷器、瓷瓶、互感器、變壓器內部器件等被擊穿發生接地，查找快速、準確，操作安全，使用方便。可查到90%以上的接地故障，縮短60%查找時間。

三、產品組成

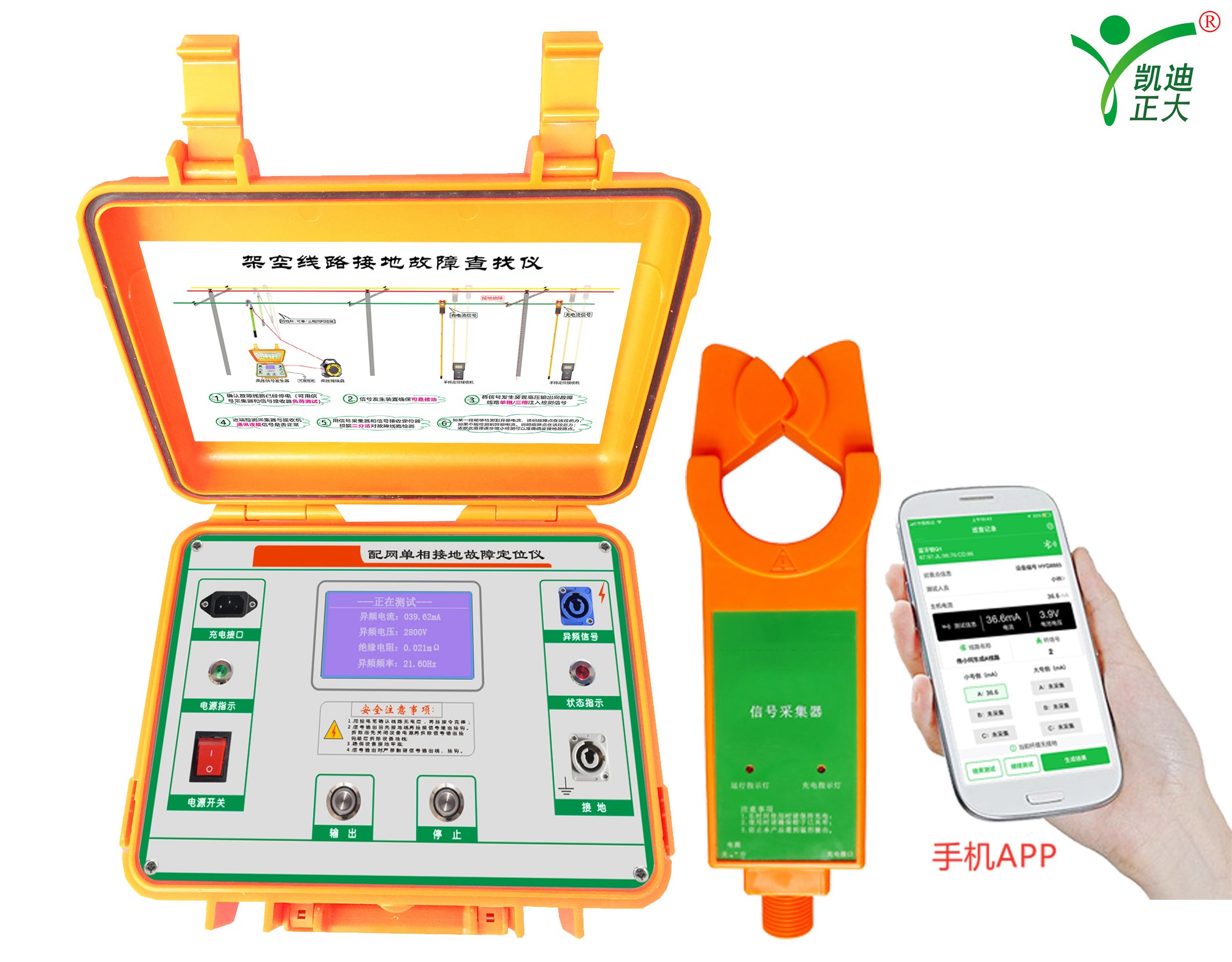

“巡查助手”由信號源、鉗表、手抄器三部分組成。

信號源：在停電狀態下，向故障線路注入信號。

鉗表：檢測信號源注入的信號。

手抄器：接收并顯示鉗表發回的測量數據，判斷故障點方向。

一個信號源箱一個配件包，兩個人輕松拎走

四、功能特點

1、故障定位快速、準確。

與傳統的絕緣搖表檢測相比，巡查助手在查找接地故障時無需將故障線路分段，無需拉分段開關、變壓器，平均用時45分鐘，可縮短60%的查找時間，省時省力。

2、操作使用安全、可靠。

操作人員通過絕緣桿操作，絕緣桿內部有熔斷保護裝置，確保操作安全。

3、結構簡單、攜帶方便。

信號源自帶電源，可車載充電，無需發電機，重量只有10公斤，便于攜帶。

五、工作原理

當線路發生接地故障后，在停電狀態下，使用信號源向線路注入一定功率的檢測信號，該信號會通過接地點流向大地而構成回路，使用鉗表在線路上檢測信號，通過手抄器接收到的數據，判斷故障點方向與故障相別。

經過幾次測量，即可確定故障點。

（1）.巡查助手怎么使用？

當線路發生接地故障后，在停電狀態下，使用信號源向線路注入一定功率的檢測信號，該信號會通過接地點流向大地而構成回路，使用鉗表在線路上檢測信號，通過手抄器接收到的數據，判斷故障點方向與故障相別。

（2）.巡查助手有什么特點？

 查找快速準確。

傳統方法需要數小時甚至一天，巡查助手平均用時45分鐘，故障點可定位到具體設備。

 攜帶、使用方便。

信號源體積小、重量輕，約十多公斤，兩個人輕松拎走；自帶電源，無需發電機，可車載充電。

 操作安全、可靠。

操作人員通過絕緣桿操作，絕緣桿內部有熔斷保護裝置，操作安全可靠。

2、原理性問題

（1）. 絕緣線發生故障可以查嗎？

可以。在信號注入時將連接信號輸出線的絕緣桿掛在線路的接地環上即可。需要注意的是，在檢測過程中，請務檢測線路本身的信號，不要檢測配電變壓器引線和接地環處的信號，否則會導致誤判。

（2）. 為什么有時候需要分段？

在接地電阻較大的情況下，線路分布電容會對檢測結果產生影響，可能會導致無法判斷或判斷錯誤。將線路分段可以有效減少線路分布電容的影響，提高故障查找的成功率。

（3）. 為什么巡查助手的鉗表不配用伸縮式令克棒？

伸縮式令克棒看上去方便使用，但實際操作過程中由于桿體拉伸后（就如同伸縮式魚竿），頭部較細，操作時桿體容易搖擺晃動，導致鉗表鉗測導線時不容易對準。

（4）. 巡查助手能查到大多數故障嗎?

一般來說，巡查助手可以查到大多數接地故障。在實際操作中，有時會遇到瞬時性故障或間歇性故障，由于接地點的不穩定而影響巡查助手的查找。對于接地電阻較大的接地故障，可以采用分段檢測的方法，斷開線路分段開關將線路分成2-3段，分別檢測，可以顯著增加查找故障的成功率。

3 、使用中遇到的問題

（1）.  可以不登桿嗎？

不登桿檢測技術是通過電磁感應原理檢測信號，雖然可以不登桿，但測量受到的干擾大，容易出現誤判。巡查助手在使用鉗表時雖然需要登桿，但測量精度高，判斷準確率高。且故障位置可定位至某級線桿、某個設備。使用二分法檢測，登桿次數一般不超過五次。

（2）. 為什么使用二分法，從哪兒開始查？

二分法是查找到故障點的最快方法之一，推薦先從線路的中間位置注入信號，可以將故障范圍減少一半。也可以根據經驗，在頻發故障的大分支處注入，快速排除可疑故障點。

（3）. 查找時要注意什么？

由于線路較長，三相導線有換相的可能，檢測數據和判斷時需要注意，不要把線路的大號側和小號側混淆。

（4）. 測量數據判斷不出故障怎么辦？

如果出現測量數據異常，無法判斷。請撥打武漢凱迪正大電氣有限公司24小時技術服務熱線400-027-3099，我們將提供技術支持。

（5）.  信號源沒電后，能邊充電邊使用嗎？

為了保證信號輸出的穩定性，建議信號源沒電時，充電半小時以上，然后邊充電邊使用。

使用后要注意給信號源充滿電，保證下次查找故障時，電量充足。

4、同其他產品的比較

（1）. 和絕緣搖表檢測相比，有什么優勢？

用絕緣搖表檢測查找故障，需要將大多數的配電變壓器斷開，還需要斷開開關、絲具、或者拆過橋線，一般在10-15小時左右，耗費大量人力和時間。巡查助手不需要將線路分段，也不需要斷開配電變壓器，查找接地故障平均用時45分鐘。

（2）. 和同類其他產品比較呢？

目前，武漢凱迪正大電氣有限公司的巡查助手是同類產品中少有自帶電源，工作中不需要車載電源或發電機的產品。而且體積和重量僅有同類產品的一半，方便攜帶，特別適用在車輛無法到達的區域查找故障。
