第一部分： 便攜式高壓絕緣測試抑制裝置

一、設備特點及主要技術參數(shù)

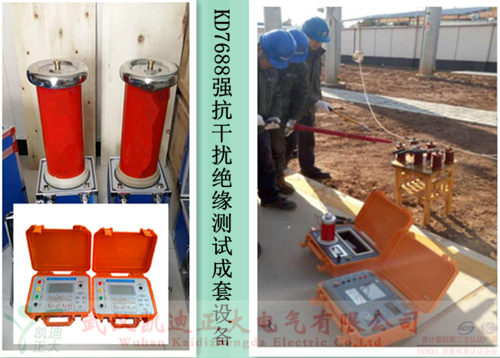

KD7688便攜式高壓絕緣測試抑制裝置：  可以承受的感應電壓：不小于 10kV（或 20kV）；線路端子對地絕緣：不小于 50G；抑制能力，不小于 80 倍；自身對絕緣測試的影響：+0.8MΩ （20kV 等級為 1.6MΩ ）。可配備的感應電壓測量裝置：分壓器變比：電阻式分壓器：1000 : 1  。

KD7688絕緣電阻表： 測試電壓：500V/1000V/2500V/5000V 可選；  短路電流：不小于 3mA；

二、KD7688絕緣電阻表儀器配套

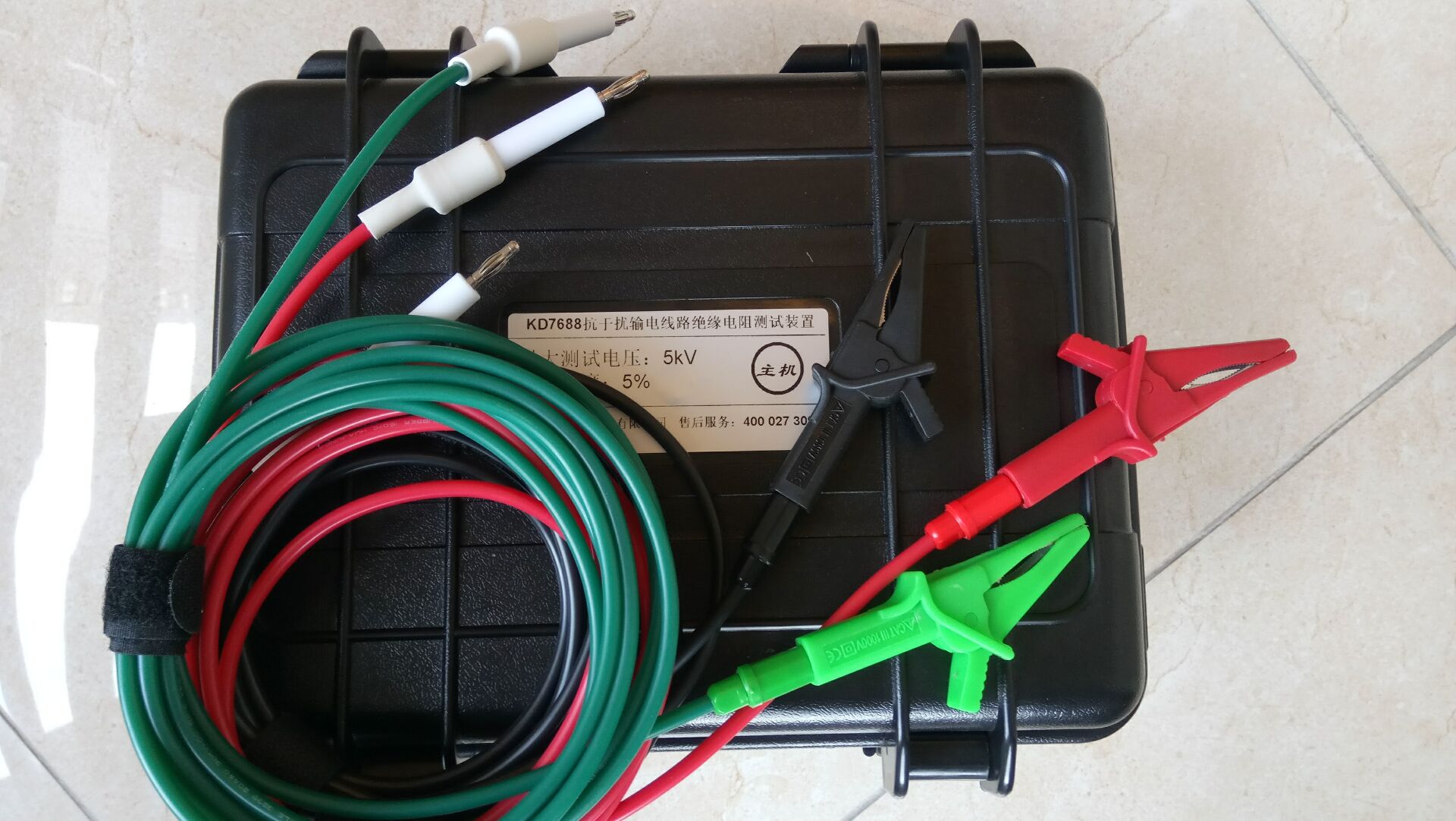

1. 感應電壓抑制裝置，一臺；2.表計箱（萬用表和高壓絕緣表，選配），一臺，具備感應電壓測試功能的配備 此項；3.電阻式分壓器（選配），一臺；4.地地線，一根；5. 說明書，一份；6. 合格證；7. 出廠試驗報告。

第二部分：輸電線路感應電壓測試棒

一、用途 用于電力輸電線路及電力系統(tǒng)主設備停電檢修時的感應電壓測量。

二 、 主要技術指標

1.   最高測試電壓：20kV，短時（5s）允許耐受電壓 25kV；

2.   純電阻式分壓器，阻抗 100M 左右，適應于交流感應電壓及直流充電電壓的 測量（在線間電容作用下，直流輸電系統(tǒng)引起的被測線路直流電壓）；

3.   分壓比：1000:1；

4.   測試準確度：5%（5%量程以上）。

5.   作用：絕緣電阻測試時，對抑制裝置的接入與否做出評估。輸電線路參數(shù)測 試時，對干擾抑制裝置是否投入、如何投入做出正確評估。

附表：設備選型配置清單

1、干擾抑制裝置：10（或 20）（根據線路長度及同 塔線路長度確定）輸電線路

2、絕緣電阻表：2500V/5000V可以使用已有表計

3、感應電壓測試棒：10（或 20）（根據線路長度及同 塔線路長度確定）輸電線路標配 FLUKE 萬用表
