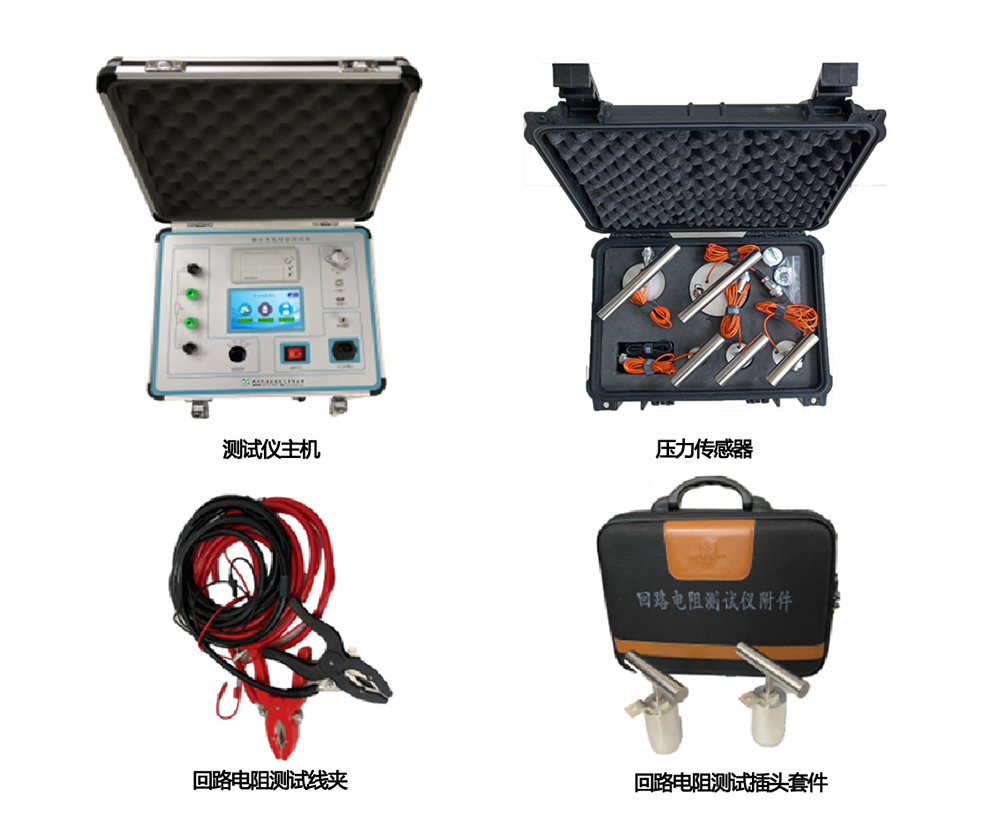

KDGK-301ZH觸指性能綜合測試儀適用范圍：
適用于變電站、發電廠和開閉所內高壓開關柜回路電阻和梅花觸頭接觸壓力的測量。
適用于高壓開關柜手車生產過程中的觸頭性能綜合檢測。
亦適用于高壓隔離刀閘觸指壓力和回路電阻的綜合檢測。

產品特點：
 一體設計，功能齊全：集成觸頭壓力和回路電阻測試，功能齊全；
 輕巧便攜，攜帶方便：采用主機和配件分箱包裝，便攜式設計，攜帶方便作；
 高清大屏，顯示直觀：采用高分辨率真彩液晶顯示屏，內容顯示清晰、直觀；
 語音提示，操作簡單：全程人工智能語音提示，傻瓜式操作，測試簡單；
 采集準確，運行穩定：壓力傳感器采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好;回路電阻采用四端法測量，支持200A恒流測量，結果穩定；
 標定簡單，支持自校：支持用戶自己標定、置零、復位傳感器，出廠參數可恢復；
 閾值可設，結果自判：報警闕值可設置，檢測結果智能判定，語音播報；
 單位切換，適應面廣：支持多單位顯示，壓力測量單位支持“N”、“kN”、“g”、“kg”；
 數據存儲，方便查詢：內置大容量存儲器，支持測量數據記錄，歷史記錄和通過大屏幕查閱瀏覽；
 自帶打印，方便記錄：自帶打印機，能夠打印測試結果，包含時間、開關柜、變電站信息；
 柴數據上傳，生成報告：支持USB直連、U盤拷貝兩模式上傳數據，方便上位機生成測試報告；

主要功能：
1、觸頭壓力測量：
a）根據語音提示逐個測量開關柜三相梅花觸頭的壓力值，并通過液晶顯示；
b）自動判定測試結果是否合格，并語音播報；

2、回路電阻測量：
a）采用四端法測量技術，配合梅花觸頭測試工裝實現回路電阻測量；
b）根據設定的電流檔位和測試時間測量回路電阻，并實時刷新屏幕顯示；

3、系統參數設置：
a）觸頭壓力傳感器規格選型，合格閾值的設定和修改，顯示單位的選擇；
b）回路電阻測試電流檔位的切換，測試時間的設置；

4、數據存儲與查詢：
a）可以設置被測開關的編號、所在電站編號等，并根據設置編號存儲數據；
b）通過人機界面進行歷史數據的查詢與刪除；

5、即時打印功能：
a）自帶微型打印機，測量結果可以即時打?。?br />b）歷史記錄的本地打??；

6、時鐘校時與顯示：
a）內置高精度實時時鐘，可通過人機界面進行日期與時間校準，并實時顯示日期與時間；

7、數據上傳與報告生成：
a）歷史數據可以通過USB口直連和U盤拷貝兩種模式傳給上位機；
b）上位機軟件根據測試數據生成測試報告，支持存儲和打?。?br />
性能參數:
1、梅花觸頭壓力測量：
a)測量范圍：
壓力范圍：≤1000N
測量直徑：33mm～107mm
支持觸頭型號：603A、1250A、2000A、3150A以及4000A
b)測量誤差度：≤1%
c)壓力單位：“N”、.."kN”、“g”、“kg”等單位顯示，可以進行切換。
d)失效閾值設置范圍：0-1000N

2、回路電阻測量：
a)測量范圍：0µΩ ~1999.9µΩ
b)測量精度：0.5%±1d
c)分辨率：0.1µΩ
d)測試電流：DC50A、100A、150A、200A可選
e)工作方式：連續，手動停或超過60S自動停止

3、隔離刀閘觸頭壓力測量：
a)壓力范圍：≤1000N
b)觸指開距：15mm～90mm（可定制)
c)支持刀閘型號：轉入式(GW4、GW5、GW7)開關鉗夾式(GW16、GW17、GW22、GW23、GW6）開關
d)測量誤差度：≤1%

4、存儲數據：>2000條電源參數
a)儀器功耗：<15W
b)適配器電源：AC220V±10%/50Hz+10%

5、環境溫度：
a)工作溫度：-20℃～+50℃
b)存儲溫度：-40℃～+70℃
c)相對濕度：≤85%RH

6、儀器重量：10kg（不含附件)

7、外形尺寸：長370mm×寬320mm×高260mm

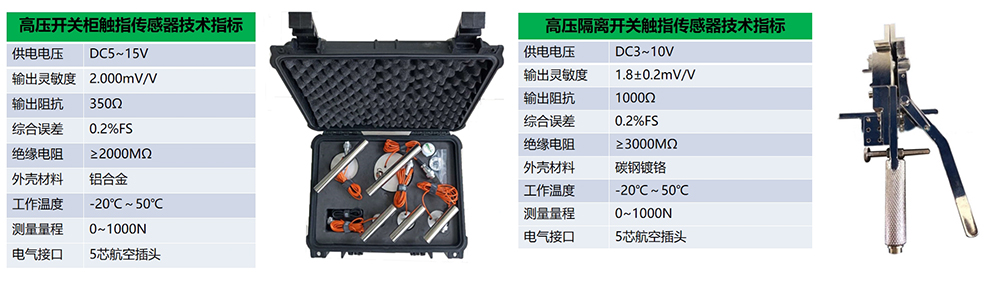

高壓開關柜梅花觸指壓力傳感器
廣泛應用在梅花觸指的制造廠、高低壓開關柜生產廠以及各種高低壓開關和開關柜的運行維護現場。
該壓力傳感器作為高壓開關（柜）觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
已經申報兩項專利。
該壓力傳感器作為開關柜觸指壓力測試配件，根據梅花觸指內徑分為Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5種規格，分別對應630A、1250A、1600A、2000A和2500A/3150A/4000A等5種電流規格觸指。

高壓隔離開關觸指壓力傳感器
廣泛應用在隔離開關的制造廠以及各種隔離開關的運行維護現場。
該壓力傳感器作為高壓隔離開關觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
支持高壓隔離開關型號：GW4、GW5、GW7等轉入式、GW6、GW16/17、GW22/23等鉗夾式、GN2等戶內系列拍合式。
